HIMEL HDB3WH SERISI | OTOMATIK SIGORTA

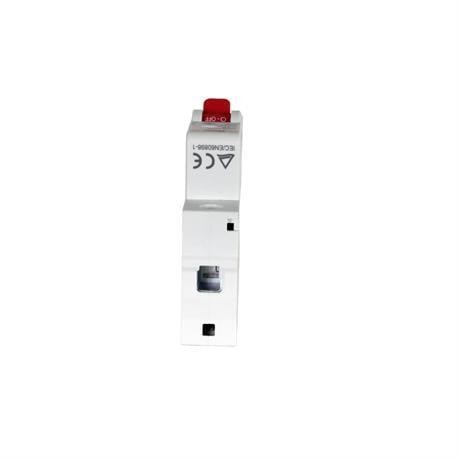

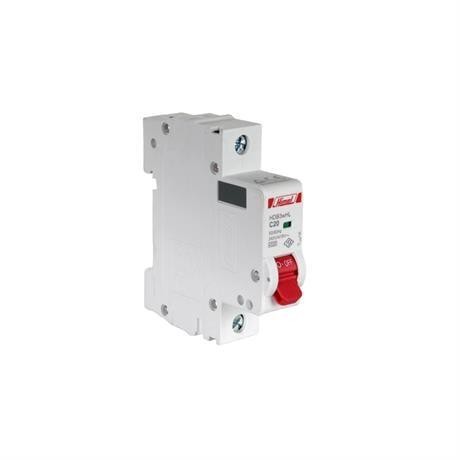

Himel 1P 20A C Tipi 4,5kA Otomatik Sigorta – HDB3WHL1C20
Himel HDB3WHL1C20 otomatik sigorta, elektrik devrelerini aşırı yük ve kısa devre akımlarına karşı korumak amacıyla tasarlanmış, 1 kutuplu (1P), 20 amper anma akımına sahip termik-manyetik minyatür devre kesicidir (MCB).
C tipi açma eğrisi, anma akımının 5 ila 10 katı aralığında manyetik açma karakteristiği sunar. 4,5kA kısa devre kesme kapasitesi ve 35 mm DIN ray montajı sayesinde uygun alçak gerilim dağıtım panolarında kullanılabilir.
Himel HDB3wH serisine ait bu model, 240V AC 50/60Hz anma çalışma gerilimi, IP20 koruma sınıfı ve EN/IEC 60898-1 standardı ile tanımlanmıştır.
Anma Akımı
20A
Kutup Sayısı
1P
Kesme Kapasitesi
4,5kA
Açma Eğrisi
C Tipi
Himel HDB3WHL1C20 Otomatik Sigorta Nedir?
Himel HDB3WHL1C20, tek kutuplu elektrik devrelerinde aşırı akım koruması sağlamak için kullanılan bir otomatik sigortadır. Termik-manyetik açma mekanizması, aşırı yük ve kısa devre durumlarına karşı koruma sağlar.
Termik koruma, belirli süre devam eden aşırı yük akımlarına; manyetik koruma ise yüksek kısa devre akımlarına karşı açma işlevi görür.
20A C tipi otomatik sigorta, tesisat tasarımı uygun olduğunda, belirli priz, ekipman besleme ve dağıtım devrelerinde kullanılabilir. Ancak devreye uygun sigorta yalnızca cihaz gücüne bakılarak seçilmemelidir.
Önemli:
20A anma akımı, her kablonun
veya her priz devresinin 20A
sigortayla korunabileceği
anlamına gelmez.
Kablo kesiti, döşeme yöntemi,
ortam sıcaklığı, yük karakteristiği
ve ilgili tesisat kuralları
birlikte değerlendirilmelidir.
Himel HDB3WHL1C20 Teknik Özellikleri
Aşağıdaki teknik bilgiler, Himel'in HDB3WHL1C20 modeline ait resmî ürün veri sayfası esas alınarak hazırlanmıştır.
| Marka | Himel |
| Ürün Kodu | HDB3WHL1C20 |
| Ürün Serisi | HDB3wH |
| Ürün Tipi | Minyatür devre kesici (MCB) |
| Kutup Sayısı | 1P – Tek kutuplu |
| Anma Akımı (In) | 20A |
| Anma Çalışma Gerilimi (Ue) | 240V AC, 50/60Hz |
| Açma Karakteristiği | C Eğrisi |
| Manyetik Açma Aralığı | 5–10 × In |
| Kısa Devre Kesme Kapasitesi | 4,5kA |
| Açma Teknolojisi | Termik-manyetik |
| Koruma Fonksiyonu | Aşırı yük ve kısa devre koruması |
| Anma Yalıtım Gerilimi (Ui) | 250V (faz-toprak arası) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 4kV |
| Montaj Şekli | 35 mm DIN ray |
| Kablo Girişi | Üst / Alt |
| Bağlantı Sıkma Torku | 2,5 N·m |
| Bağlantı Kapasitesi | 25 mm²'ye kadar |
| Genişlik | 17,7 mm |
| Yükseklik | 80 mm |
| Derinlik | 78,5 mm |
| Gömme Derinliği | 69 mm |
| IP Koruma Sınıfı | IP20 |
| Standart | EN/IEC 60898-1 |
| Mekanik Dayanıklılık | 20.000 çevrim |
| Elektriksel Dayanıklılık | 7.000 çevrim |
| Çalışma Ortam Sıcaklığı | -20°C ile +60°C |
| Depolama Sıcaklığı | -40°C ile +70°C |
20A C Tipi Otomatik Sigorta Seçim Rehberi
20 Amper Ne Anlama Gelir?
20A, sigortanın anma akımıdır. Sigortanın açma davranışı, üzerinden geçen akımın büyüklüğüne ve süresine bağlıdır. 20A değeri, anlık olarak aşıldığında mutlaka açacağı bir eşik değildir.
C Tipi Açma Eğrisi Nedir?
C tipi otomatik sigortaların manyetik açma karakteristiği 5–10 × In aralığındadır. Bu modelde söz konusu aralık yaklaşık 100–200A'dır. Uygunluğu devre hesabıyla belirlenmelidir.
4,5kA Kesme Kapasitesi Nedir?
4,5kA, ürünün belirtilen standart koşullardaki kısa devre kesme kapasitesidir. Montaj noktasındaki beklenen kısa devre akımına göre uygunluk kontrol edilmelidir.
1P Tek Kutuplu Ne Demektir?
1P, cihazın tek kutuplu olduğunu ifade eder. Tek fazlı tesisatlarda uygun devre düzenlerinde kullanılabilir. Nötrün kesilmesi gerekip gerekmediği tesisat tasarımına göre değerlendirilmelidir.
C Tipi ile B Tipi Otomatik Sigorta Arasındaki Fark
B ve C tipi otomatik sigortaların temel farklarından biri, manyetik açma karakteristikleridir. Bu fark, devrenin ilk enerjilenme akımı ve arıza koşulları açısından önemlidir.
| Özellik | B Tipi | C Tipi |
|---|---|---|
| Manyetik açma aralığı | 3–5 × In | 5–10 × In |
| 20A için yaklaşık aralık | 60–100A | 100–200A |
| Genel değerlendirme | Daha düşük ani kalkış akımlı devrelerde değerlendirilebilir | Uygun kalkış akımı bulunan devrelerde değerlendirilebilir |
| Seçim kriteri | Kablo koruması, arıza akımı, açma süresi ve yük karakteristiği | |
Seçim uyarısı:
B tipi yerine C tipi sigorta
takılması her zaman uygun değildir.
C tipi cihazın gerekli açma
süresini sağlayabilmesi için
arıza döngüsü empedansı ve
beklenen arıza akımı
değerlendirilmelidir.
Himel 20A Otomatik Sigorta Nerelerde Kullanılır?
Himel HDB3WHL1C20, teknik gereksinimleri karşılayan alçak gerilim dağıtım devrelerinde kullanılmak üzere değerlendirilir.
- Uygun tek fazlı dağıtım devreleri
- Elektrik panolarındaki uygun çıkış devreleri
- Uygun kablo ve koruma hesabı yapılmış ekipman beslemeleri
- Belirli ticari ve endüstriyel yardımcı devreler
- DIN raylı modüler elektrik panoları
Her uygulamada 20A anma akımı, C eğrisi ve 4,5kA kesme kapasitesinin yeterliliği ayrı ayrı doğrulanmalıdır.
Elektrik güvenliği:
Bu ürün aşırı yük ve kısa
devre koruması sağlar;
kaçak akım koruma rölesinin
yerine geçmez.
Elektrik tesisatı ve
sigorta değişimi, enerji
güvenliği sağlanarak
yetkin kişiler tarafından
yapılmalıdır.
Himel HDB3WHL1C20 Hakkında Sık Sorulan Sorular
Himel HDB3WHL1C20 kaç amperdir?
Bu model 20 amper anma akımına sahip, tek kutuplu C tipi otomatik sigortadır.
Himel 20A C tipi sigorta ne işe yarar?
Uygun elektrik devrelerini aşırı yük ve kısa devre akımlarına karşı korumak için kullanılır.
20A C tipi sigorta kaç amperde atar?
C eğrisinin manyetik açma aralığı anma akımının 5–10 katıdır. Bu model için yaklaşık 100–200A aralığına karşılık gelir. Termik açma ise akımın büyüklüğüne ve süresine bağlıdır.
4,5kA otomatik sigorta ne demektir?
4,5kA, ürünün belirtilen koşullardaki kısa devre kesme kapasitesini ifade eder. Sigortanın normal çalışma akımı 4.500A değildir.
Himel HDB3WHL1C20 kaç kutupludur?
Ürün 1P, yani tek kutuplu yapıdadır.
Himel 20A otomatik sigorta kaç volt ile çalışır?
Üretici teknik föyünde anma çalışma gerilimi 240V AC, 50/60Hz olarak belirtilmiştir.
Bu otomatik sigorta kaçak akım koruması sağlar mı?
Hayır. HDB3WHL1C20 aşırı yük ve kısa devre korumasına yönelik bir MCB ürünüdür. Kaçak akım koruması gereken tesisatlarda uygun RCCB veya RCBO cihazları ayrıca değerlendirilmelidir.
Himel HDB3WHL1C20 nasıl monte edilir?
Ürün 35 mm DIN ray montajına uygundur. Bağlantı ve montaj işlemleri, üretici talimatlarına ve tesisat kurallarına uygun şekilde yetkin kişiler tarafından yapılmalıdır.
