Kablo sıkma penseleri, kablo kesme makasları ve kablo soyma aletleri, elektrik tesisatlarında iletkenlerin bağlantıya hazırlanması için kullanılan temel profesyonel el aletleridir. Elektrik panosu montajı, otomasyon sistemleri, enerji dağıtımı ve bakım-onarım çalışmalarında doğru kablo işleme ekipmanının seçilmesi, bağlantı kalitesi ve uygulama verimliliği açısından önem taşır.
Egetim Elektrik'te Jameson kablo sıkma pensesi, yüksük sıkma pensesi, izoleli ve izolesiz kablo ucu sıkma pensesi, hidrolik SKP sıkma pensesi, kablo kesme makası ve kablo sıyırma pensesi modellerini inceleyebilirsiniz. Farklı kablo kesitlerine ve bağlantı elemanlarına uygun ürünleri karşılaştırarak ihtiyacınıza yönelik el aletini seçebilirsiniz.
Kablo Sıkma, Kesme ve Soyma Aletleri Çeşitleri
Elektrik kablolarının kesilmesi, yalıtımının sıyrılması ve uçlarının bağlantıya hazırlanması farklı ekipmanlar gerektirir. Kablo kesme makası ile iletken uygun uzunluğa getirilirken kablo soyma pensesi yalıtım tabakasının çıkarılmasını sağlar. Kablo ucu sıkma penseleri ise uygun terminal veya yüksüğün iletken üzerine preslenmesinde kullanılır.
Kablo Ucu Sıkma Penseleri
İzoleli ve izolesiz kablo uçlarının uygun iletkenlere sıkılması için kullanılan mekanik el aletleridir. Terminal tipine ve kesit aralığına göre farklı sıkma kalıpları bulunur. Jameson AN-004, AN-006, AN-16WF ve AN-35WF gibi modeller farklı bağlantı ihtiyaçlarına yönelik seçenekler sunar.
Yüksük Sıkma Penseleri
Çok telli iletkenlerin uçlarına takılan kablo yüksüklerinin sıkılmasında kullanılır. Elektrik panoları, klemens bağlantıları ve otomasyon sistemlerinde tercih edilir. Jameson HSC8 serisi ve AN-04WFL gibi modeller, belirtilen sıkma aralıklarına göre değerlendirilebilir.
Hidrolik Kablo Pabucu Sıkma Penseleri
Büyük kesitli kablo pabuçlarının sıkılmasında hidrolik kuvvetten yararlanan ekipmanlardır. Enerji dağıtım panoları ve yüksek kesitli besleme kablolarının bağlantı hazırlığında kullanılır. Jameson YQK-300, 16–300 mm² sıkma kapasitesiyle bu ürün grubunda yer alır.
Kablo Kesme Makasları
Bakır ve alüminyum iletkenli uygun kabloların kesilmesi için tasarlanır. Jameson TC-100 modeli 120 mm², TC-250 modeli ise 250 mm² nominal kesme kapasitesiyle farklı uygulama ihtiyaçlarına hitap eder.
Kablo Soyma ve Sıyırma Penseleri
Elektrik kablolarının yalıtımını, iletkene zarar vermeden uygun uzunlukta çıkarmak için kullanılır. Jameson ST700D gibi 0,5–6 mm² aralığındaki kablo soyma penseleri, bağlantı hazırlığı işlemlerini kolaylaştırır.
Profesyonel Elektrikçi El Aletleri
Elektrik montajında kullanılan kablo işleme penseleri, kesiciler ve sıkma ekipmanları; pano üreticileri, elektrik teknisyenleri, tesisat ustaları ve endüstriyel bakım ekipleri için farklı teknik özelliklerle sunulur.
Kablo Sıkma Pensesi Modelleri ve Kullanım Alanları
Kablo sıkma pensesi, uygun kablo ucunu veya terminali iletken üzerine mekanik kuvvetle sabitlemek amacıyla kullanılır. Ancak bütün sıkma penseleri aynı bağlantı elemanları için tasarlanmamıştır. İzoleli terminal sıkma pensesi, izolesiz kablo ucu sıkma pensesi, yüksük sıkma pensesi ve hidrolik SKP sıkma pensesi arasında önemli kullanım farklılıkları vardır.

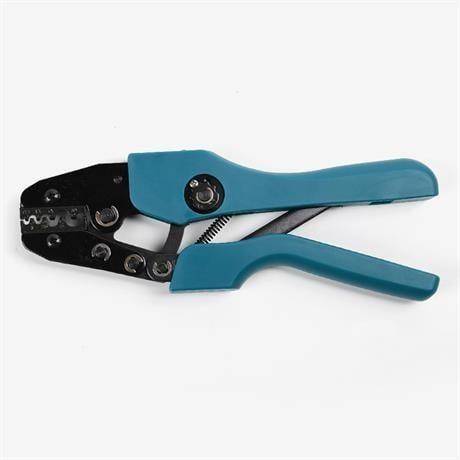

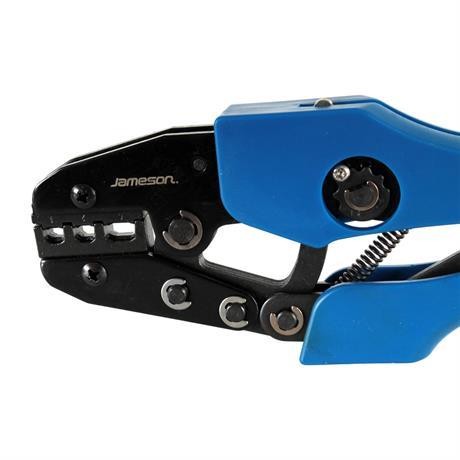

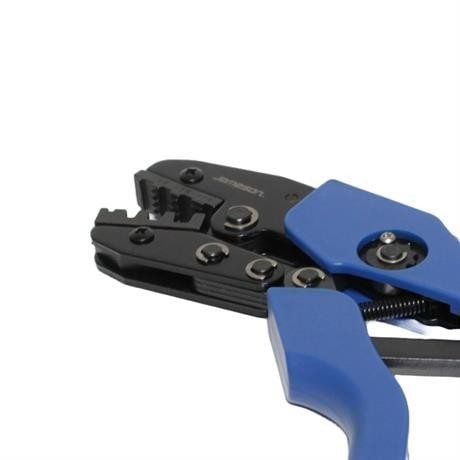

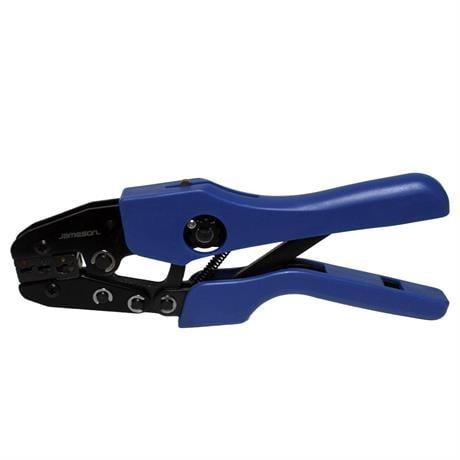

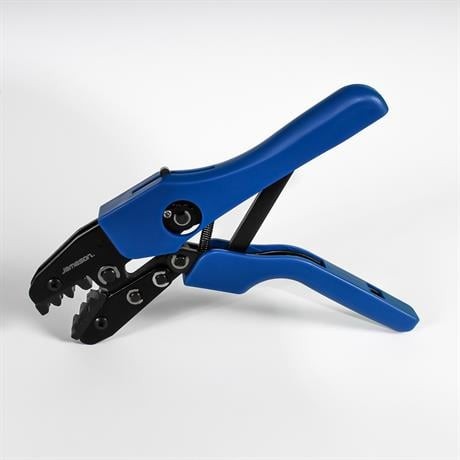

İzoleli Kablo Ucu Sıkma Pensesi
İzoleli kablo ucu sıkma penseleri, uygun yalıtım kılıfına sahip bağlantı elemanlarının iletkenlere sıkılması için kullanılır. Elektrik tesisatı, kumanda panosu ve makine bağlantılarında tercih edilebilir. Jameson AN-006 0,5–6 mm², AN-16WF 1–16 mm² ve AN-35WF 10–35 mm² sıkma kapasitesiyle listelenmektedir.
İzoleli terminal seçerken yalnızca kablo kesitine değil, terminalin sıkma bölümüne ve pensenin kalıp geometrisine de dikkat edilmelidir. Plastik kaplamalı pense sapları, ürünün gerilim altında çalışmaya uygun sertifikalı yalıtımlı el aleti olduğunu tek başına göstermez.

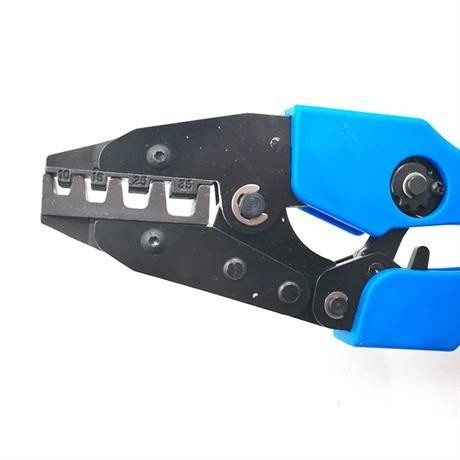

İzolesiz Kablo Ucu ve Terminal Sıkma Pensesi
İzolesiz kablo ucu sıkma penseleri, uyumlu metal terminallerin iletkenlere preslenmesi için kullanılır. Jameson AN-004 modeli, 0,5–10 mm² sıkma kapasitesiyle bu gruptaki seçeneklerden biridir. Terminalin şekli, malzemesi ve kesiti seçilecek sıkma yuvasıyla uyumlu olmalıdır.

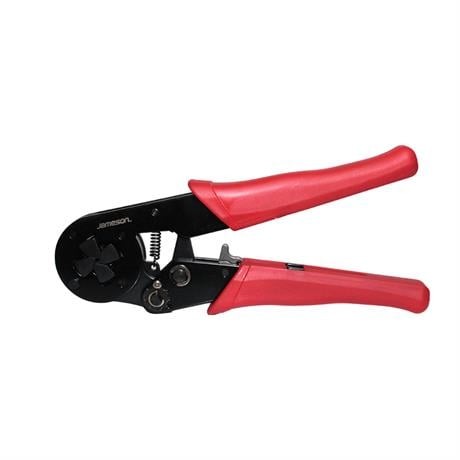

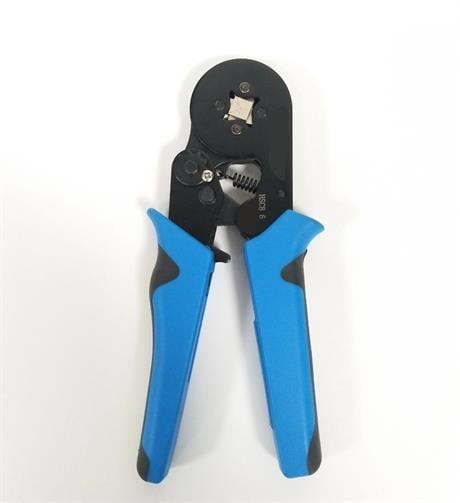

Yüksük Sıkma Pensesi
Yüksük sıkma pensesi, çok telli kabloların uçlarına takılan metal kovanlı kablo yüksüklerinin preslenmesini sağlar. Özellikle pano içi kablolama, PLC bağlantıları, otomasyon sistemleri ve kontrol devrelerinde kullanılır.
0,25–6 mm² yüksük sıkma pensesi arayan kullanıcılar Jameson HSC8 6-6 modelini; 4–16 mm² aralığındaki uygulamalar için pense arayanlar ise Jameson HSC8 16-4 modelini inceleyebilir. Sıkma profilinin yüksük ve klemens üreticisinin gereksinimlerine uygun olması önemlidir.

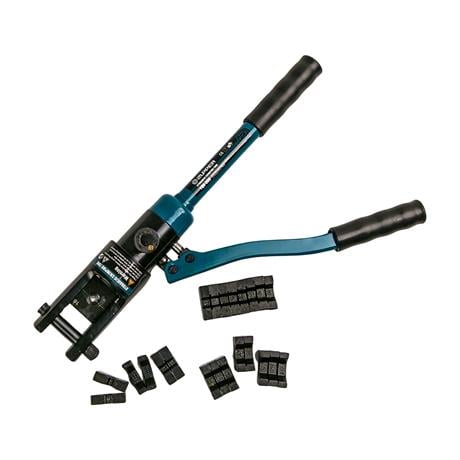

Hidrolik SKP ve Kablo Pabucu Sıkma Pensesi
Hidrolik kablo pabucu sıkma pensesi, büyük kesitli iletkenlerde kullanılan uygun sıkmalı kablo pabuçlarının preslenmesini kolaylaştırır. Mekanik penselere kıyasla daha yüksek sıkma kuvveti gerektiren uygulamalarda hidrolik mekanizmadan yararlanılır.
Jameson YQK-300 hidrolik SKP sıkma pensesi, 16–300 mm² kapasitesiyle büyük kesitli kablo bağlantıları için değerlendirilebilir. Uygulama sırasında pabuç üreticisinin belirttiği kalıp, sıkma profili ve sıkma sayısı esas alınmalıdır.

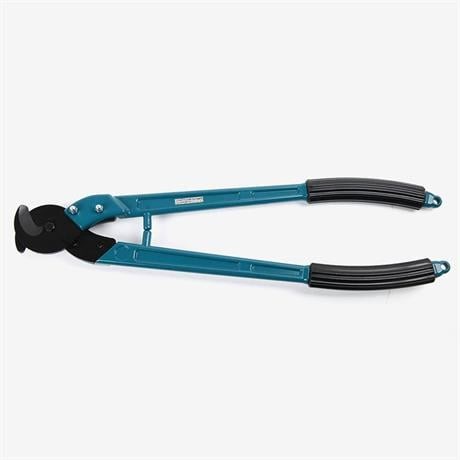

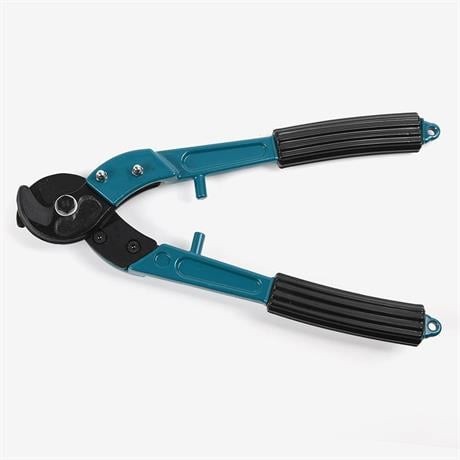

Kablo Kesme Makası Modelleri: 120 mm² ve 250 mm²
Kablo kesme makası, elektrik kablolarını montaj öncesinde uygun uzunluklarda kesmek için kullanılan mekanik bir el aletidir. Bakır ve alüminyum iletkenli kablolarda kesici ağız yapısı, nominal kapasite ve kablonun fiziksel özellikleri önemlidir.
Jameson TC-100 kablo kesme makası 120 mm², Jameson TC-250 kablo kesme makası ise 250 mm² nominal kesme kapasitesiyle listelenmektedir. Daha yüksek kapasiteli modelin seçimi, her kablo yapısının kesilebileceği anlamına gelmez. Çelik zırhlı kablolar, sert teller ve özel yapılı iletkenler için üretici uyumluluğu ayrıca kontrol edilmelidir.
Bu değerler kablonun dış çapını değil, nominal iletken kesit kapasitesini ifade eder. Doğru seçim için kablonun bakır veya alüminyum olması, tek veya çok damarlı yapısı ve dış çapı birlikte değerlendirilmelidir.

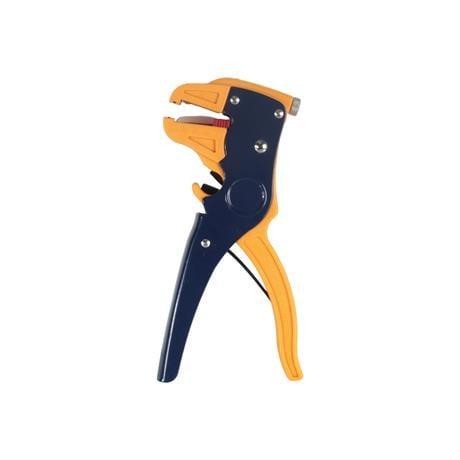

Kablo Soyma ve Sıyırma Pensesi Seçimi
Kablo soyma pensesi veya kablo sıyırma pensesi, iletken üzerindeki yalıtım tabakasının bağlantı öncesinde çıkarılmasında kullanılır. Doğru sıyırma işlemi, iletken tellerinin kesilmesini veya zarar görmesini önlemeye yardımcı olur.
Jameson ST700D 0,5–6 mm² kablo soyma ve sıyırma pensesi, belirtilen kesit aralığındaki uygun kabloların hazırlanmasında kullanılabilir. Kablo yalıtımının tipi, kalınlığı ve iletken yapısı seçilecek soyma aletiyle uyumlu olmalıdır.
Jameson Kablo İşleme Penseleri Karşılaştırma Tablosu
Jameson el aletleri arasında seçim yaparken ürünün modeli, sıkma veya kesme kapasitesi ve kullanım amacı birlikte değerlendirilmelidir. Aşağıdaki tablo, farklı kablo işleme uygulamalarına yönelik ürünleri karşılaştırmak için hazırlanmıştır.
| Jameson Modeli | Kapasite | Ürün Grubu | Temel Kullanım |
|---|---|---|---|
| ST700D | 0,5–6 mm² | Kablo soyma pensesi | Uygun kabloların yalıtımını sıyırma |
| AN-004 | 0,5–10 mm² | İzolesiz terminal sıkma | Uyumlu izolesiz kablo uçlarını sıkma |
| AN-006 | 0,5–6 mm² | İzoleli terminal sıkma | Uyumlu izoleli kablo uçlarını sıkma |
| AN-04WFL | 0,5–6 mm² | Yüksük sıkma | Kablo yüksüklerini sıkma |
| AN-103 | 0,5–6 mm² | Kablo ucu sıkma | Uyumlu kablo uçlarını sıkma |
| AN-16WF | 1–16 mm² | İzoleli kablo ucu sıkma | Orta kesitli uyumlu terminalleri sıkma |
| AN-35WF | 10–35 mm² | İzoleli kablo ucu sıkma | Daha yüksek kesitli uygun terminalleri sıkma |
| HSC8 6-6 | 0,25–6 mm² | Yüksük sıkma | Uyumlu kablo yüksüklerini sıkma |
| HSC8 16-4 | 4–16 mm² | Yüksük sıkma | Uyumlu kablo yüksüklerini sıkma |
| YQK-300 | 16–300 mm² | Hidrolik SKP sıkma | Büyük kesitli kablo pabuçlarını sıkma |
| TC-100 | 120 mm² | Kablo kesme makası | Uygun bakır ve alüminyum kabloları kesme |
| TC-250 | 250 mm² | Kablo kesme makası | Uygun yüksek kesitli kabloları kesme |
Not: Tablodaki değerler ilgili modeller için belirtilen nominal kapasitelerdir. Bir pensenin sıkma kapasitesinin uygun olması, bütün terminal türleriyle uyumlu olduğu anlamına gelmez.
Elektrikçi El Aletleri Satın Alırken Nelere Dikkat Edilmeli?
- İşlem türünü belirleyin: Kablo kesme, kablo soyma, yüksük sıkma ve kablo pabucu sıkma işlemleri farklı ekipmanlar gerektirir.
- Kablo kesitini kontrol edin: 0,25 mm², 0,5 mm², 6 mm², 16 mm², 35 mm², 120 mm² ve 300 mm² gibi değerler model seçiminde belirleyicidir.
- Terminal tipini inceleyin: İzoleli terminal, izolesiz terminal, kablo yüksüğü ve SKP kablo pabucu aynı sıkma kalıbıyla kullanılmayabilir.
- Sıkma profilini değerlendirin: Kare, altıgen ve diğer sıkma geometrileri kullanılan bağlantı elemanına göre seçilmelidir.
- Kablo malzemesine dikkat edin: Kablo kesme makaslarında bakır, alüminyum ve özel iletken yapıları için uygunluk kontrol edilmelidir.
- Çalışma koşullarını değerlendirin: Saha kullanımı, pano montajı ve atölye çalışmaları için farklı uzunluk, ağırlık ve mekanizma özellikleri tercih edilebilir.
- Teknik uyumluluğu doğrulayın: Ürün kapasitesi, bağlantı elemanı üreticisinin sıkma talimatları ve güvenlik gereksinimleri birlikte dikkate alınmalıdır.
Kablo Sıkma Pensesi ve Elektrikçi El Aletleri Fiyatları
Kablo sıkma pensesi fiyatları; marka, sıkma kapasitesi, mekanizma tipi, kalıp sistemi ve ürünün teknik özelliklerine göre değişiklik gösterebilir. Manuel terminal sıkma penseleri, yüksük sıkma penseleri ve hidrolik kablo pabucu sıkma ekipmanları farklı kullanım ihtiyaçlarına yönelik olarak sunulur.
Kablo kesme makası fiyatları ise nominal kesme kapasitesi, kesici ağız yapısı, ürün boyutu ve malzeme özelliklerinden etkilenebilir. Kablo soyma penselerinde de sıyırma aralığı ve mekanizma özellikleri seçimde önemlidir.
Egetim Elektrik'te Jameson kablo sıkma, kesme ve soyma aletlerini teknik özelliklerine göre karşılaştırabilir; ihtiyacınıza uygun modellerin güncel fiyatlarını ürün sayfalarından inceleyebilirsiniz.
Elektrik Pano Montajı ve Kablo Bağlantıları İçin Tamamlayıcı Ürünler
Kablo işleme penseleri, uygun bağlantı elemanlarıyla birlikte kullanıldığında elektrik tesisatı ve pano montajı çalışmalarının önemli bir parçasını oluşturur. Sıkma işlemine uygun kablo pabuçları, yüksükler, bağlantı terminalleri ve elektrik sarf malzemelerinin seçilmesi gerekir.
Elektrik montajında kullanılan diğer ürünleri incelemek için elektrik sarf malzemeleri kategorisini ziyaret edebilirsiniz.
Kablo Sıkma, Kesme ve Soyma Penseleri Hakkında Sıkça Sorulan Sorular
Kablo sıkma pensesi ne işe yarar?
Kablo sıkma pensesi, uygun kablo uçlarını, terminalleri veya yüksükleri elektrik iletkenlerine mekanik olarak sabitlemek için kullanılır. Kullanılacak pense, bağlantı elemanının tipine ve kesitine uygun seçilmelidir.
Yüksük sıkma pensesi ile kablo pabucu sıkma pensesi aynı mı?
Hayır. Yüksük sıkma penseleri çoğunlukla çok telli iletkenlerin uçlarına takılan kablo yüksükleri için kullanılır. Kablo pabucu sıkma penseleri ise uygun bağlantı pabuçlarının preslenmesi için tasarlanır. Sıkma geometrileri ve kapasiteleri farklı olabilir.
İzoleli ve izolesiz kablo ucu sıkma pensesi arasındaki fark nedir?
İzoleli ve izolesiz terminal türlerinin sıkma bölgeleri ve kalıp gereksinimleri farklı olabilir. Bu nedenle pense seçimi terminalin yapısına göre yapılmalıdır.
0,25–6 mm² yüksük sıkma pensesi hangi işlerde kullanılır?
Uyumlu kablo yüksüklerinin sıkılması gereken elektrik panosu, otomasyon, kumanda ve kontrol kablolama uygulamalarında kullanılabilir.
16–300 mm² hidrolik kablo pabucu sıkma pensesi ne için kullanılır?
Büyük kesitli elektrik iletkenlerinde kullanılan uygun sıkmalı kablo pabuçlarının hidrolik kuvvetle preslenmesi için kullanılır. Uygun kalıp ve sıkma talimatları esas alınmalıdır.
120 mm² kablo kesme makası ile 250 mm² kablo kesme makası arasındaki fark nedir?
Temel fark nominal kesme kapasitesidir. Ancak gerçek kullanım uygunluğu kablonun malzemesine, dış çapına ve yapısına da bağlıdır.
Kablo kesme makası bakır ve alüminyum kablolarda kullanılabilir mi?
Bakır ve alüminyum iletkenli kablolar için tasarlanmış modeller kullanılabilir. Çelik zırhlı veya özel yapılı kabloların kesilmesinde üretici uygunluğu ayrıca kontrol edilmelidir.
Kablo soyma pensesi ile kablo kesme makası arasındaki fark nedir?
Kablo soyma pensesi, iletken üzerindeki yalıtım tabakasını çıkarmak için kullanılır. Kablo kesme makası ise kablonun kesilmesini sağlar.
Jameson kablo sıkma pensesi seçerken nelere dikkat edilmeli?
Modelin sıkma kapasitesi, terminal tipi, kalıp geometrisi ve kullanım amacı dikkate alınmalıdır. Örneğin AN-004, HSC8 6-6 ve YQK-300 farklı bağlantı işlemlerine yönelik ürünlerdir.
Plastik saplı kablo sıkma pensesi elektrik altında kullanılabilir mi?
Hayır, yalnızca plastik sap bulunması gerilim altında güvenli kullanım anlamına gelmez. Böyle bir kullanım için ürünün uygun elektriksel yalıtım standardına göre sertifikalandırılmış olması gerekir. Kablo bağlantı işlemleri enerjisiz devrelerde yapılmalıdır.
Kablo sıkma pensesi fiyatları neden farklıdır?
Fiyatlar marka, sıkma aralığı, mekanizma tipi, kalıp özellikleri, ürün malzemesi ve set içeriğine göre değişebilir. Güncel fiyat ve ürün özellikleri karşılaştırılarak seçim yapılmalıdır.
